HDC高分辨率数字钢卷及快速搜索系统

数字钢卷及用途

数字钢卷是热轧、冷轧信息化系统的重要组成部分,也可独立运行。

所谓数字钢卷,就是在实物钢卷上附有相关的生产数字信息,是一系列数据集合,实现钢卷“全程可视化”和“数字化”,为后续的生产指导及数据分析与挖掘,提供完善、准确、可靠的数据基础,是实现智能工厂最关键的一步。它可随着实物钢卷交付,也可存放在大数据中心,供5G下载,其好处在于产品可追溯。因为钢卷上记录有毫秒级、厘米级的数字,如果应用到家电、建筑,尤其是汽车、硅钢、不锈钢类产品上,这将进一步对质量有所保障。加快建设制造强国,加快发展先进制造业,推动互联网、大数据、人工智能和实体经济深度融合,"数字钢卷"正是一个典型的制造业与大数据跨界融合的案例。

  • 数字钢卷分为长度数字钢卷、时序数字钢卷、设备诊断数字钢卷,各有相应的用途。
  • 按时效性可分为实时数字钢卷(秒级完成计算)和在线数字钢卷(分钟级完成计算)。
  • 长度方向不管粗轧、精轧、卷取,每个信号按长度等分为30000份,真正精确到厘米级,同时实现了长度自然对齐。
  • 按头、中、尾(可分20段)、全长统计某种指标把20年的钢卷搜索一遍,10秒钟内返回结果,不需要小时级,一般情况就3秒钟。
  • 和国内外其它数字钢卷相比本系统理念是最有特点的,真正精确到厘米级、毫秒级,分析工具的内核与PDA系统一致,非常适合处理庞大的数据。
  • 数字钢卷是一个相对独立的系统,既可以单独运行也可以作为厂、公司、集团信息化系统中的一部分,为其它系统提供文件共享、数据库、FTP、HTTP、MQTT等各类全开放式接口。
  • 数字钢卷与实物钢卷交付同步,有利于下游工艺控制产品质量,如高端冷轧钢板主要用于汽车外板,质量要求高、加工难度大,在把钢卷交付给客户的同时,还将依附在实物上的数据一并提交,这种“数字钢卷”不仅包含同批次钢材的共性数据,更承载着厘米级钢卷的用料、工艺、性能等个性化数据,相当于全面采集了钢卷的“工艺指纹”,从而帮助汽车制造厂商更好地控制整车质量。
  • 分类快速找出质量统计指标,指导决策。
  • 提高收得率:宽度控制,分析得到实物钢卷能达到的控制精度,宽度裕量减少1mm,将产生可观的经济效益:比如某规格的宽度裕量,统计历史所有同类钢卷,在设定模型、控制策略不变时找出最佳值。
  • 提高质量:如平直度控制,分析每米原因,改变控制方法,凸度控制、厚度控制、温度控制等。
  • 提高控制水平:设定值,钢卷号准确跟踪。
  • 改进模型:能够方便地找出共性,优化模型及参数。
  • 质量异议处理:数字钢卷记录了厘米级的所有质量数据,不用到用户现场即可快速分析处理,缩短时效降低成本。
  • 现有与钢卷有关的数据分散各个系统中,数据的名称也不统一,给这些数据的综合应用带来了很大的困扰,“数字钢卷”将建立一个统一的数据平台,在这个平台上,设备数据、操作记录、能耗数据、缺陷数据、工艺数据、成本数据以及用户信息等一系列的信息被收集成统一的数据。收集上来的数据统一按钢卷号编码,以钢卷为载体,按时序和长度两个维度进行赋值,从而产出与实物钢卷同步的“数字钢卷”,为后续设备智能监测、生产智能排程、成本管理、智能点检等深度应用提供数据基础。
  • 提高控制水平:设定值,钢卷号准确跟踪。
  • 随着用户对产品质量越来越高的要求,产品质量稳定,性能指标高的将会帅先在全国推行数字钢卷交付,随着信息化的广泛推行,可以预见,提供数字钢卷的实物钢卷将更受欢迎,走在信息化前列将可赢取市场优势,不仅给用户改进产品质量提供便利降低成本,而且大大促进上游持续改进产品质量动能,不仅仅是可追溯,全程数据可供整个产业链分析。

数字钢卷系统架构

每个单件产品形成一组质量数据记录文件(QDR文件),通过组态文件进行配置。

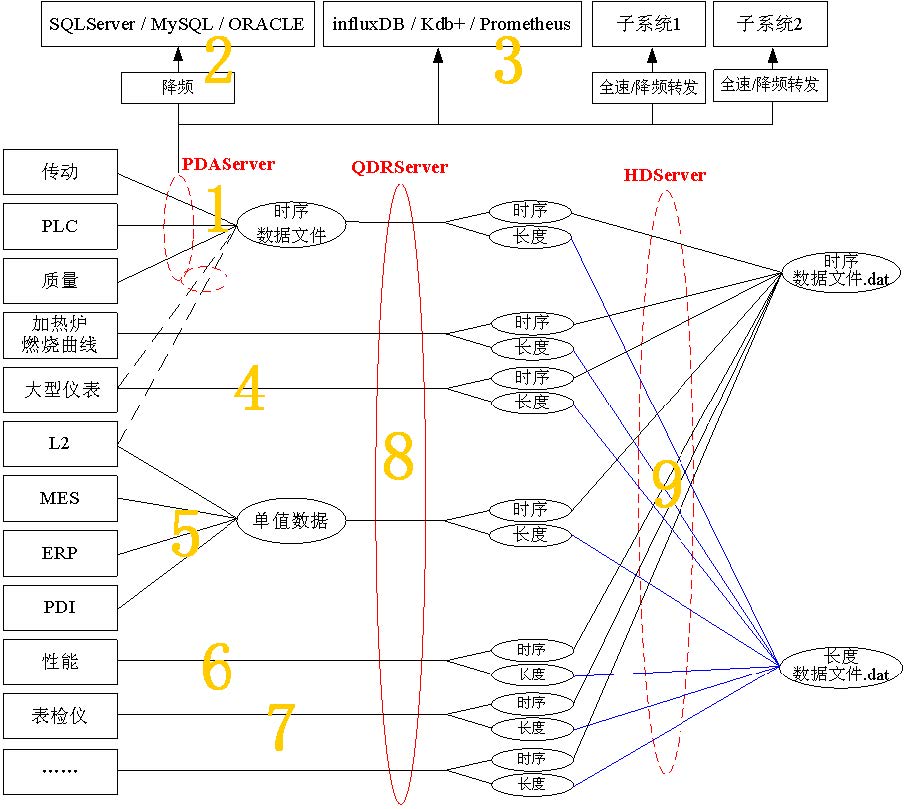

数字钢卷系统架构

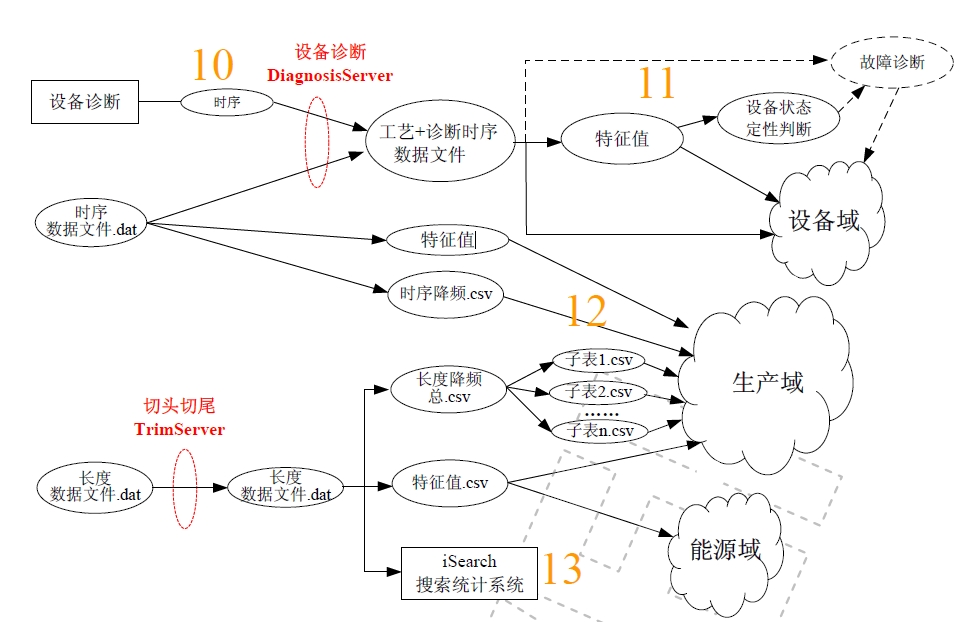

数字钢卷计算模块

数字钢卷应用

经过数十年的发展,热轧理论和经验模型的精度已经趋近于极限,用传统的方法来提高产量质量已经越来越困难。

采用大量实际钢卷数据找出某些因果关系,对大量人工修正、人工设定的参数进行再确认,必将系统性地解除一些忧患,提高生产稳定性,产品全长质量指标提高3~5%。

准确评价设备、工艺所能达到的实际能力,提高收得率,规避风险。

数字钢卷应用之质检

质检人员需要人工检查每个钢卷所有质量指标曲线,每个指标的产品长度计算、时间平移、长度对齐都几乎是手动完成,劳动强度大,内容枯燥。

数字钢卷iSearch高速搜索定位钢卷,按PDI指标上下限展示所有质量曲线,以三维图形展示实测板形,用分析模板快速切换质检内容。

PDI指标上下限展示所有质量曲线

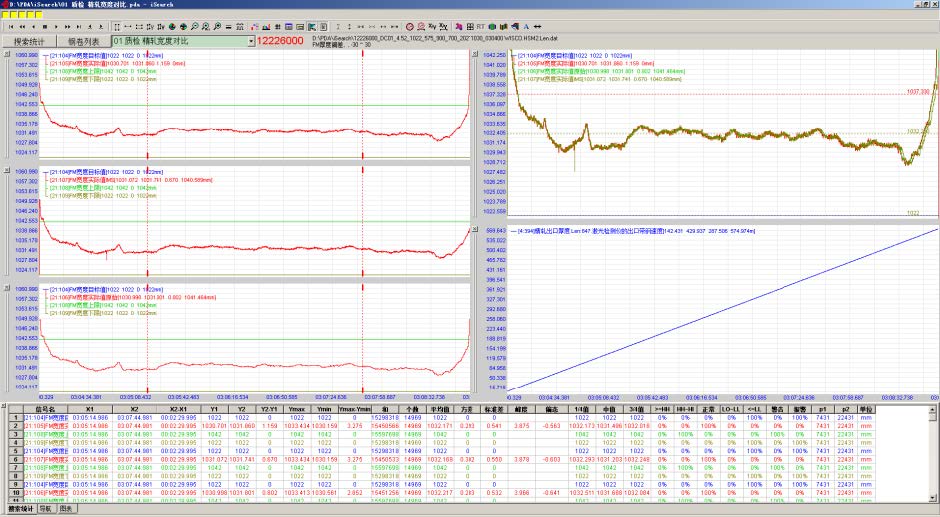

分析模板快速切换质检内容

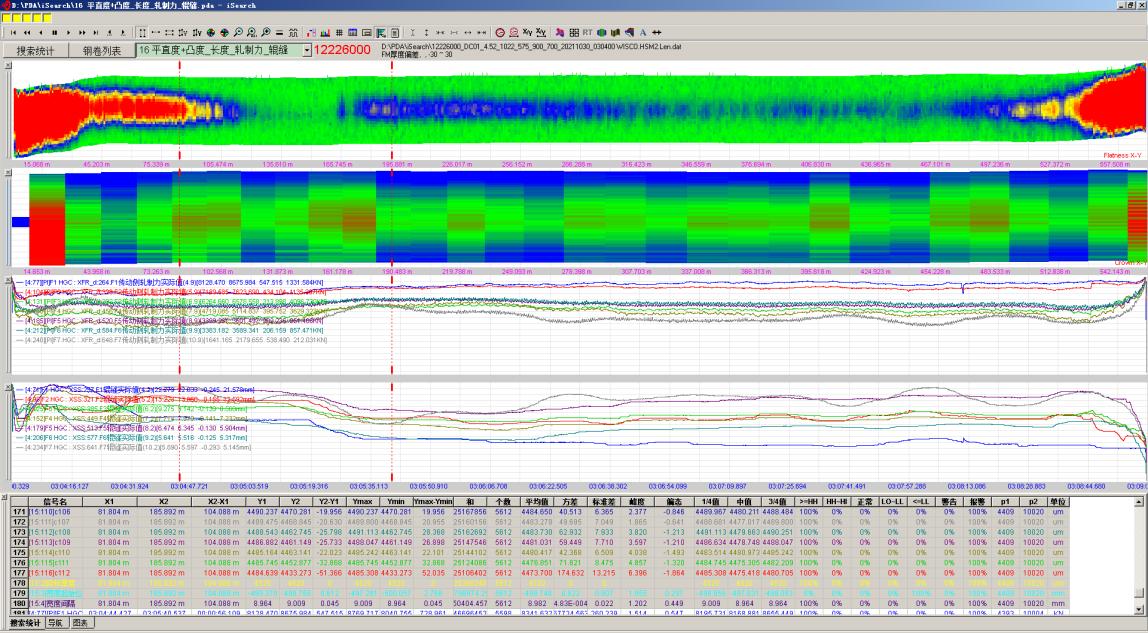

三维图形展示实测板形

数字钢卷应用之高分辨率的实时质量判定和设备状态判别

长度方向判定可以精确到厘米级。时序方向判定可以精确到毫秒级。

各区抛钢后立即启动本区数字钢卷计算,10秒内完成质量判定、模型精度评价、伺服设备状态判别等。

数字钢卷应用之按PDI统计厚度指标

统计变量可以是数字钢卷中的任何信号,在Search.ini中配置即可。

重要的质量数据设计有实际值和偏差值两种统计方法。

按PDI指标搜索统计

数字钢卷应用之按自定义精度统计厚度偏差

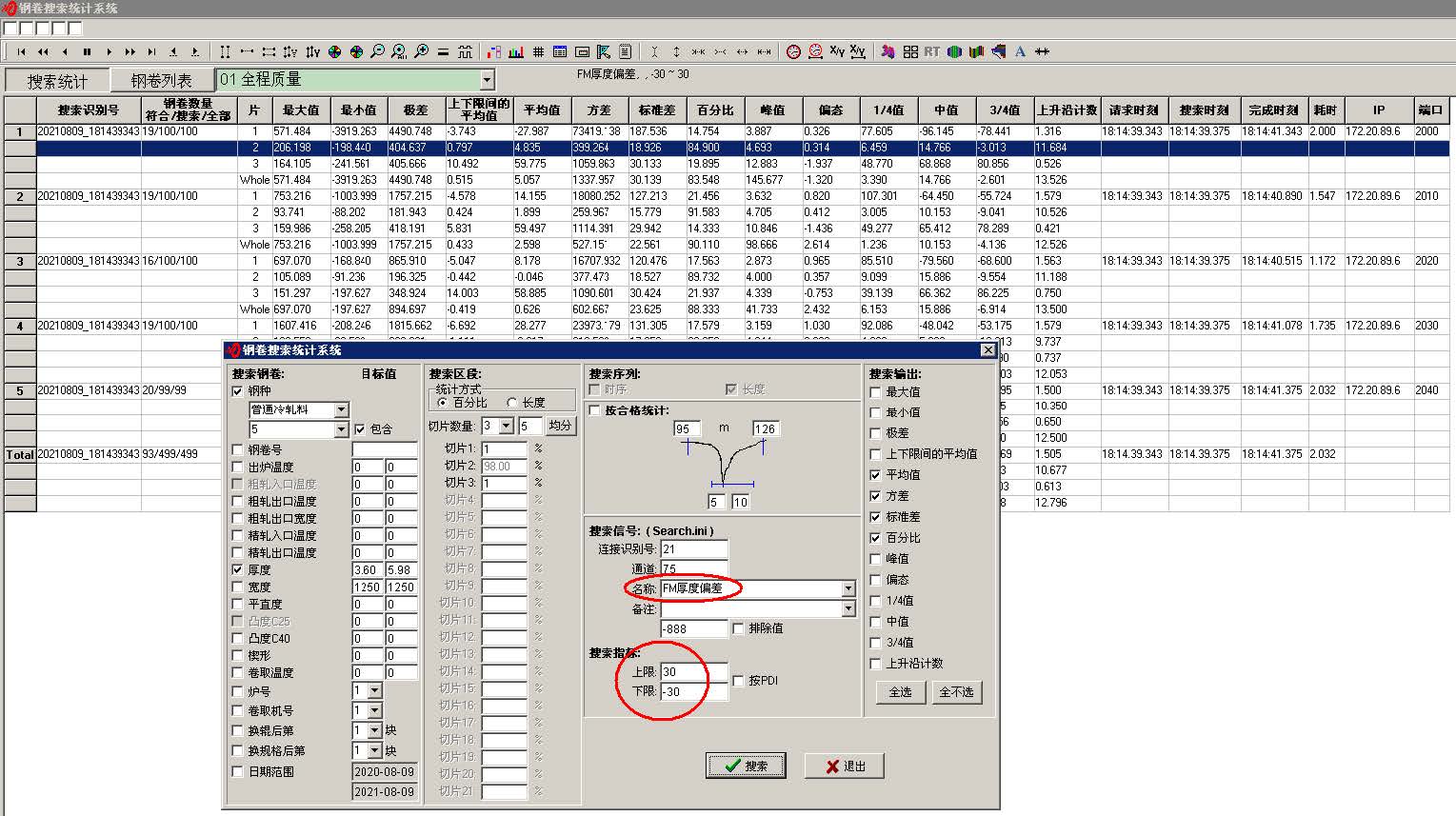

按自定义指标搜索统计

数字钢卷应用之钢卷搜索列表

可以按PDI值也可以按人工输入的任意指标统计。

双击每块列表的钢卷可以按模板分析各类曲线。

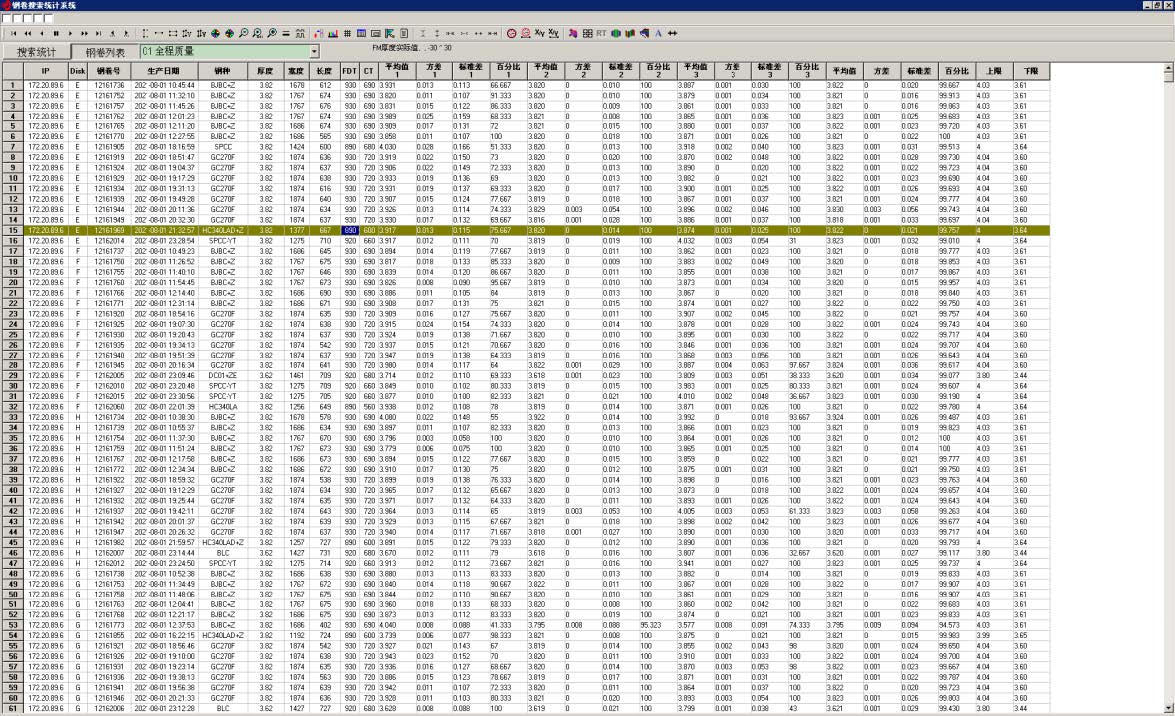

钢卷搜索

数字钢卷应用之每块钢的统计结果

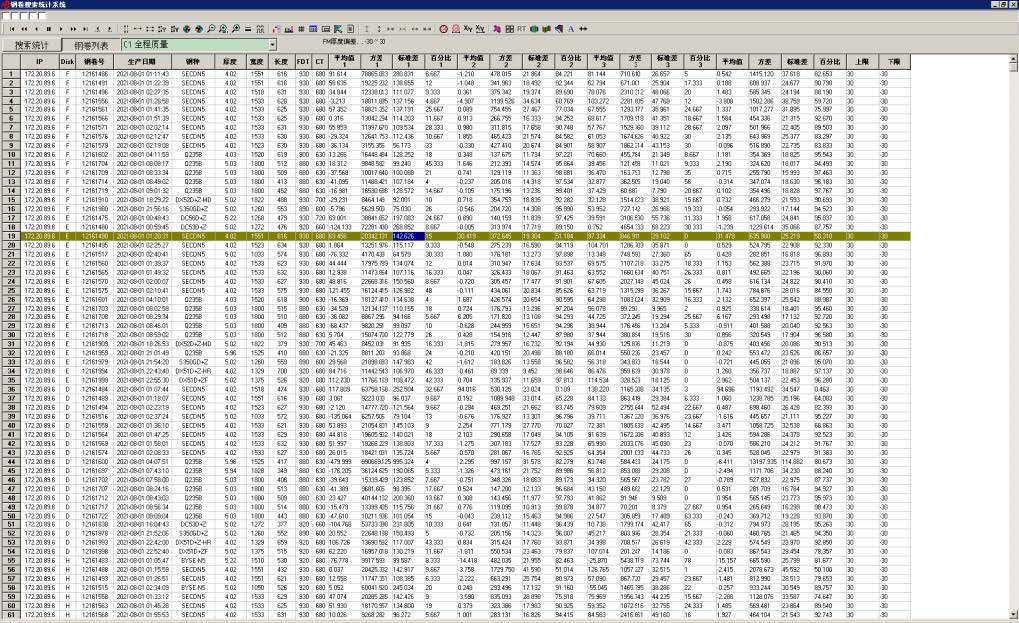

每块钢的统计明细表

数字钢卷应用之设备响应性能跟踪

重要设备控制目标值发生较大变化时测量并记录单位变化量的响应时间,形成长期性趋势性的劣化故障判断。

数字钢卷应用之宽度裕量优化设置

分析宽度实际数据,客观评价宽度控制能力,提高收得率。

数字钢卷应用之控制参数调整

人工设定和调整的设备参数。

活套张力、活套高度、轧机负荷分配。

卷取张力、速度超前量。

冲击补偿量及补偿时间。

短行程参数。

数字钢卷应用之模型经验参数再审视

不论是理论模型还是经验模型都综合了大量的经验参数,这些参数的取值范围依然有必要精雕细琢。

数字钢卷应用之自动化率统计

在带钢什么位置手动干预了多少次多长时间。

数字钢卷应用之轧机刚度跟踪报表

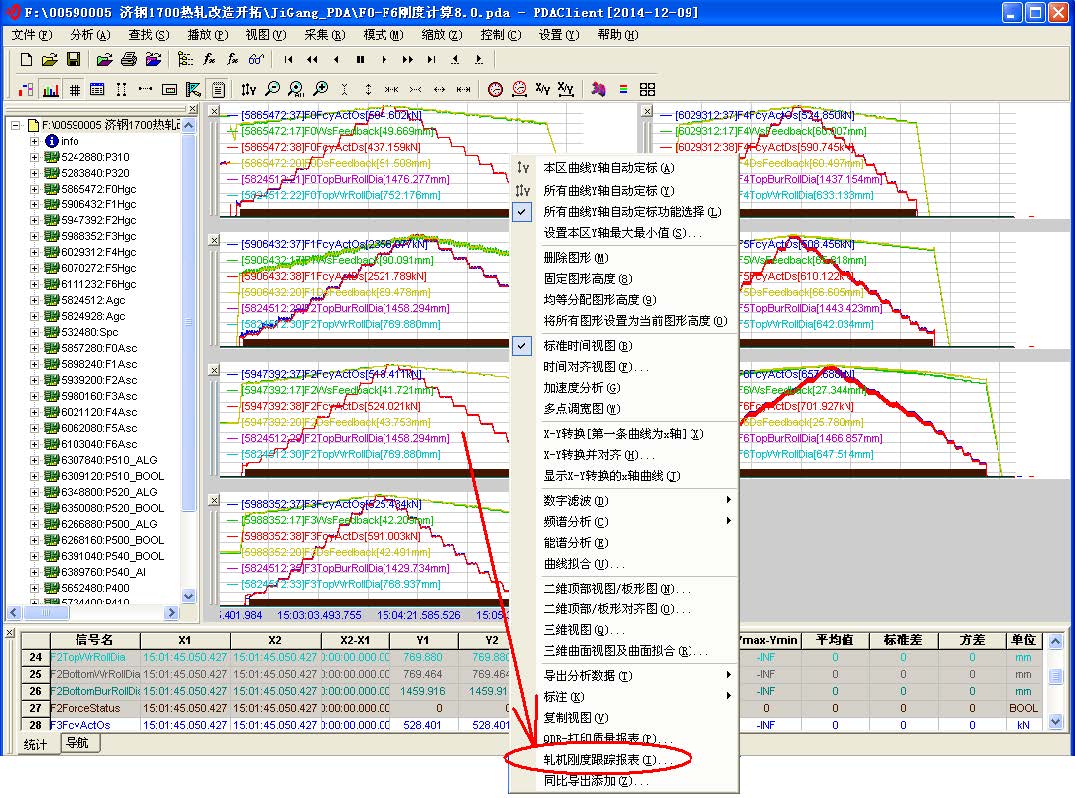

轧机刚度测量曲线

数字钢卷应用之轧机刚度跟踪报表

轧机刚度测量曲线

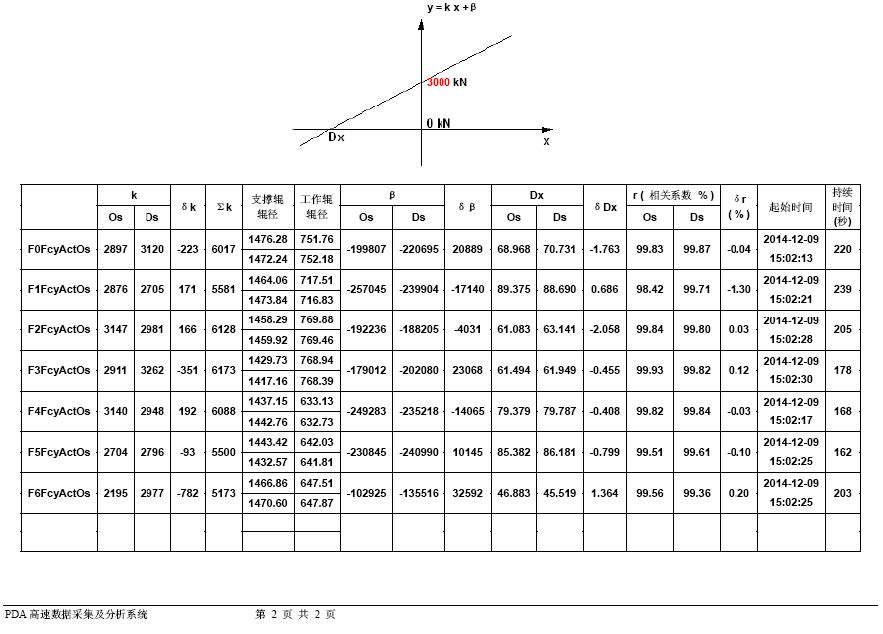

轧机刚度线性拟合结果

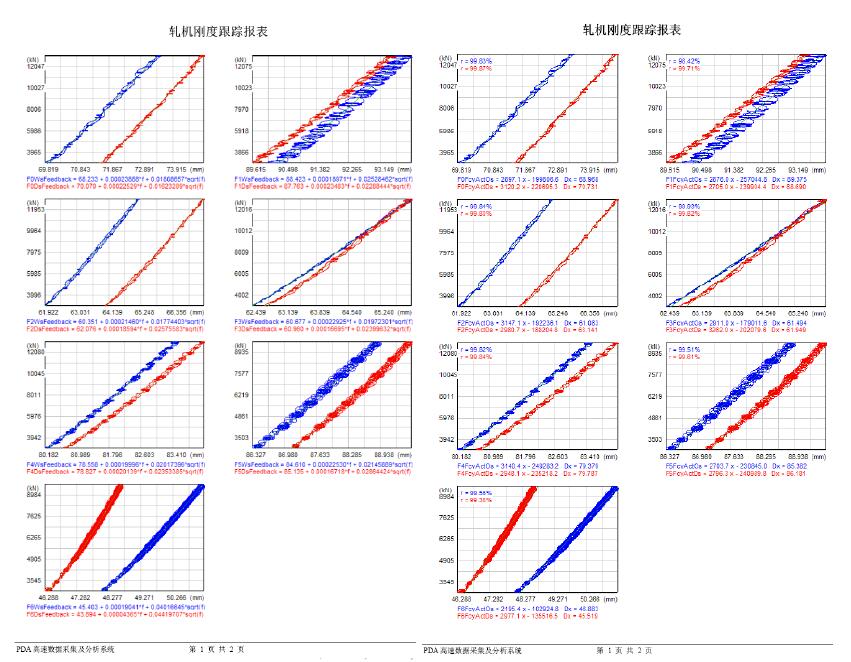

轧机刚度原始曲线和拟合曲线

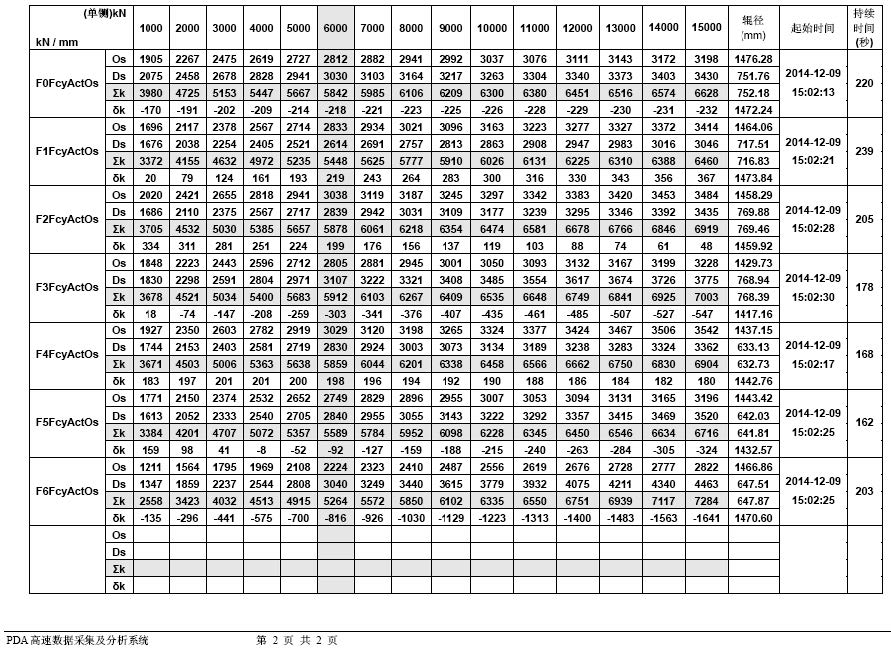

各种轧制力下计算的刚度

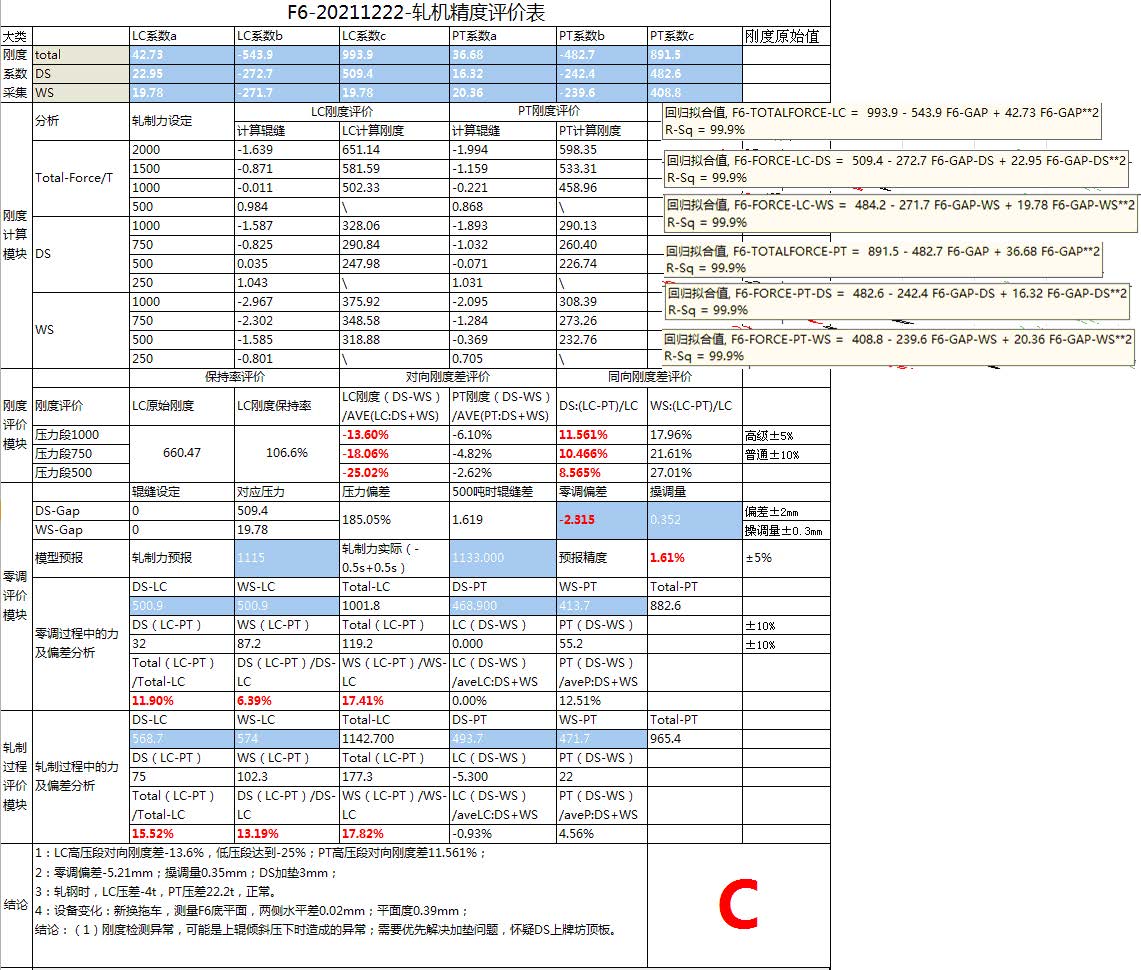

某钢厂的刚度评价

数字钢卷应用之冷轧数字钢卷

支持把一个钢卷分成多个小卷的分卷功能。

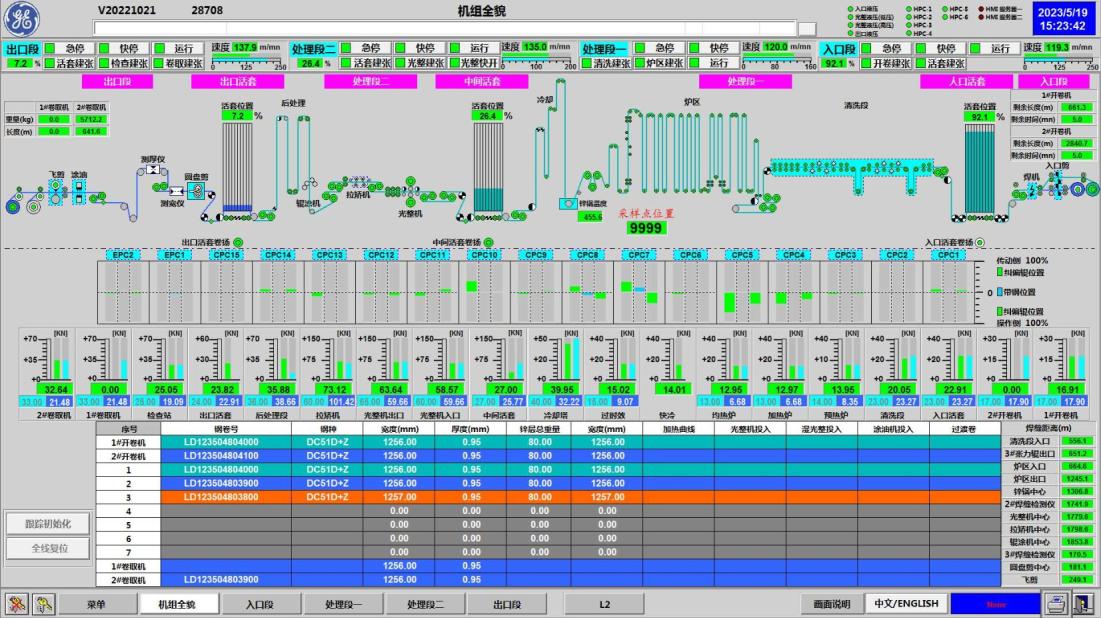

冷轧生产流程图

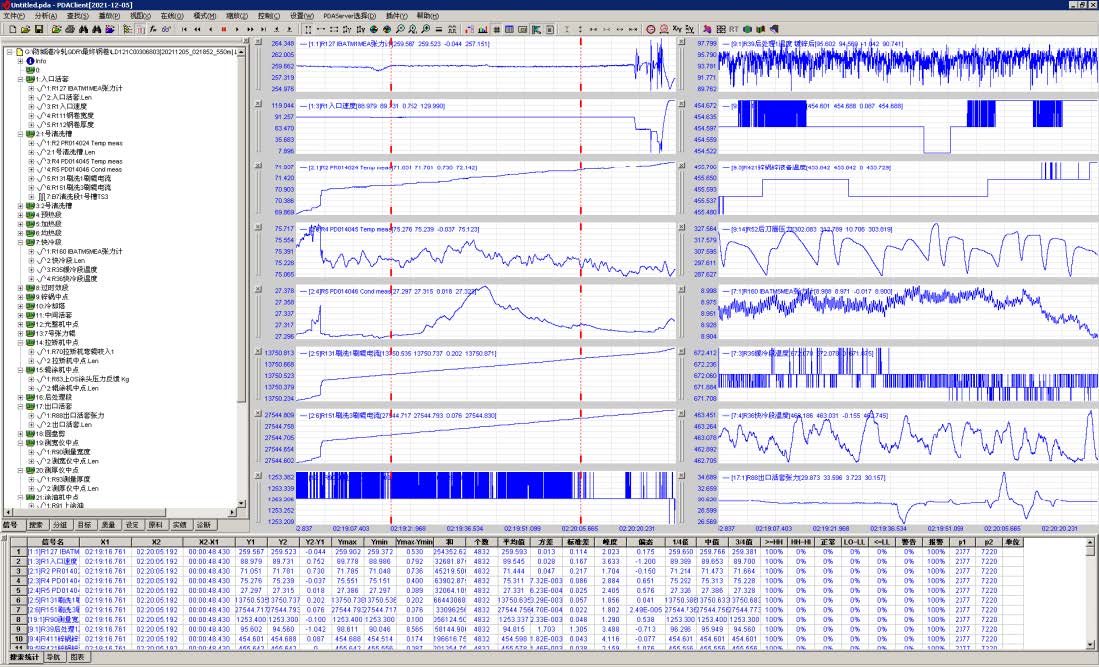

某钢卷工艺数据曲线

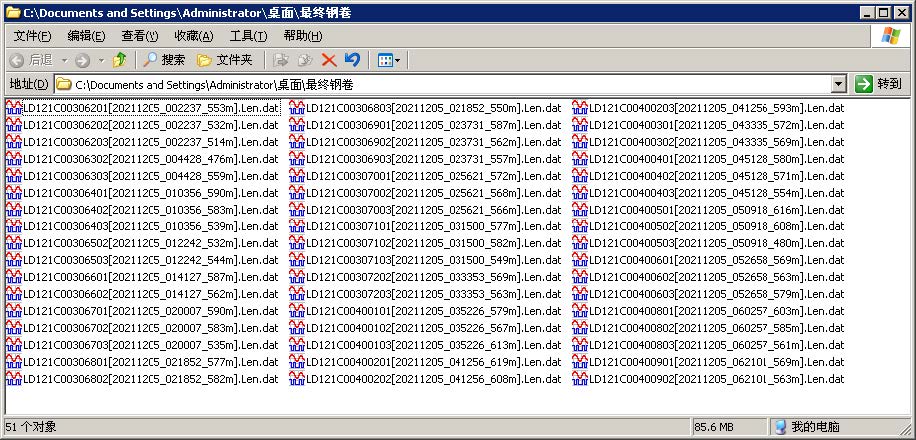

成品数字钢卷列表

数字钢卷应用之数字钢板

宽厚板有传统宽厚板轧机和热连轧+热处理生产方式,其平直度、凸度有着更高的要求,PDA横向支持5000根板形测量曲线,可以进行局部放大。

中厚板生产线成套设备主要有:立辊轧机、四辊轧机、矫直机、定尺剪、双边剪和剖分剪、快速冷速装置等。其生产工艺流程基本为:连铸坯→上料→加热炉→除鳞→(粗轧)→精轧(控制轧制)→(快速冷却)→热矫直→冷床→检查修磨→切头、切尾、取试样、切定尺和切边→表面检查和清理→标志→收集→入库→发货。

数字钢卷应用之数字钢管

热轧无缝钢管的生产工艺流程包括坯料轧前准备、管坯加热、穿孔、轧制、定减径、钢管冷却、钢管切头尾、分段、矫直、探伤、人工检查、喷标打印、打捆包装等基本工序。当今热轧无缝钢管生产一般主要变形工序有三个:穿孔、轧管和定减径。

相关材料下载

HDC高分辨率数字钢卷及快速搜索系统之产品样本

HDC服务器软、硬件配置

在线运行HDCServer的计算机推荐配置不低于:

  • CPU:3.16GHz 双核;
  • 内存:4G
  • 硬盘:500G
  • 网卡:10/100/1000M自适应;
  • 其它相关网络适配器、数据采集卡;
  • Windows 2000、Windows XP、Windows 2003、Windows Vista、Windows 7、Windows 8、Windows 8.1、Windows 10等,可以关掉无关服务;

业务关系

常用技术是经纬铭月科技(武汉)有限公司大中华区HDC业务代理。

HDC业务经理:159 2705 6236
