PDA高速数据采集分析系统

背景和意义

PDA(Process Data Acquisition)高速数据采集分析系统是一种集数据采集、压缩、存贮和分析于一体的工业实时高速数据采集与分析平台,具有在线和离线分析功能,所涉及到的几乎都是控制系统和通讯协议的底层技术,这是我国的重大技术短板,工业控制领域高性能控制器基本被国外垄断,现场总线标准、通讯协议几乎由国外公司掌控,对工业数据进行高速采集面临诸多技术壁垒和国外的高强度重重加密,自主地拿到我们自己的机台、自己工厂的高频高密数据是一种奢望,这种局面迫切须要改变。

经纬铭月科技(武汉)有限公司秉持“合作、诚信、务实、创新”的工作理念,勇于追求高质量、高可靠性的产品品质,服务客户,是国内研发、拓创的成功典范。

二十多年来,我们的研发团队专注于通讯协议研发、现场总线剖析、高速数据采集、实时数据压缩、海量数据存贮、在线数据分析等技术的探究,倾注了无限的精力和热忱,孜孜以求,在相关公司的精诚合作下成功开发了一系列的PDA硬软件产品,系统综合性能指标国际领先。

多年的发展与创新,融品牌、人脉、信誉、质量及政府、用户的支持为一体,成为国内外集生产、研发和销售为一体,规模适中、支持数据源种类较齐全的工业高速数据采集及分析系统供应商,构建了一套完整的技术标准。

产品设计符合国际标准,兼容了国内外主流电气品牌,满足工业级需求,在冶金等行业得到了广泛应用和用户的一致好评,对国产控制器和通讯协议的完全支持是我们毫不犹豫的选择。

不辍追循电控技术的发展趋势,力求技术经济的完美结合正是经纬科技的长久使命。

“满足用户需求、为客户创造价值”是我们永恒的期盼和行动指南。

诚邀全国各地合作伙伴、区域代理商,提供全方位产品OEM。

本产品具有优异的技术性能和强大的价格优势。

合作伙伴、代理商的权益可以充分保证。

欢迎半导体、冶金、石化、水泥、啤酒、能源、煤炭、电力、医药、烟草、加热炉、环保、机械制造、交通运输、大型船舶、造纸印刷、军工、军事、航空、航天、水处理等行业用户、设备供应商、代理商、PLC销售商垂询。

PDA高速数据采集分析系统

——详尽解析质量管理及工业大数据来源

  • PDA高速数据采集分析系统;
  • LTA长期历史趋势分析系统;
  • HDS开放式高频时序数据库HDServer;
  • DBU数据库系统及升迁工具;
  • DCC高分辨率数字钢卷转换集群存贮系统(厘米级 毫秒级);
  • CFS钢卷快速搜索统计系统;
  • DSO设备诊断同步过采样系统;
  • RSA轧辊剥落预警及快停系统;
  • RCM辊道电流监测系统;
  • HDP高频高密高速数据平台构建;

PDA正逐渐成为设备、工艺等各专业工程师的主要分析工具,同时它也是一个高性能的通用产品,是工业4.0时代大数据基础平台。PDA服务器通过多种形式采集来自不同信号源的数据,采样点数可灵活配置。

  • 为设备制造厂提供设备测试的手段;
  • 为生产厂的运行维护提供设备故障诊断和状态检测的有效方法;
  • 为动态过程分析提供便捷的工具;
  • 为产品质量异议判别提供准确的依据;
  • 为新产品、新工艺开发提供强力数据支撑;
  • 智能无人驾驶数据记录仪―雷达、图像识别、语音识别、深度学习、激光测距、路径规划、驾驶指令、导航定位、设备状态;

PDA系统概述

PDA系统可不间断同时采集多种多台PLC控制器数据,采样周期可到0.02毫秒,采样点数可到100000点,支持常用主流PLC、网络、总线、硬件接口模块等,支持多服务器多客户端模式,特殊设备合作开发PDA驱动,定制专用分析功能。

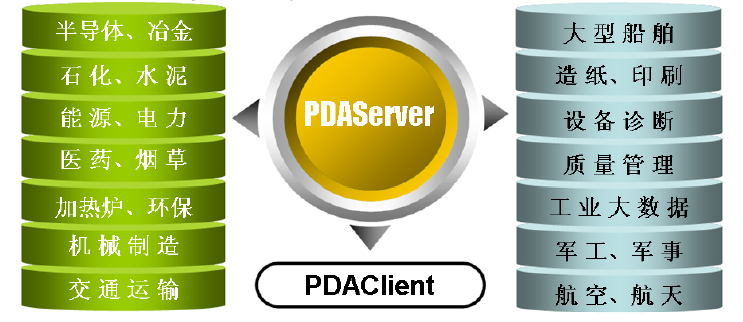

应用行业

应用领域

系统特点

开放、兼容、通用三维曲面视图轴承油膜计算毫秒级的数据采样曲面拟合
轧机刚度测量100000点存取板形分析轧机刚度跟踪报表高效实时数据压缩
频谱分析大型液压缸性能测试报表微秒级的时间分辨率相位分析动态运行记录及抄表系统
支持常用主流PLC能谱分析动态能耗报表支持内存映象网加速度分析
采集点数灵活配置支持现场总线和硬件IO同比分析采集状态指示无线数据采集
视图导航无线模块组态采用客户机服务器结构滚轮平移示波器波形分析
支持多主多从多窗口滚轮缩放历史数据接口专用板卡、专用网络趋势图平移
兼容第三方数据格式特殊设备合作开发PDA驱动变焦缩放插件信号搜索、分层、分组
视图高度调整视频同步分析接口信号树导出数据统计在线数据接口
Excel配置地址薄统计数据导出数据文件生成完成接口电文支持各种类型混排数据字典
完全开放的实时数据接口数据打包采集数字滤波Oracle等数据库实时接口分析数据导出
视频同步分析质量管理系统及大数据接口历史数据导出绝对/计算时钟HMI接口
逻辑虚拟信号实时分析策略高速转发、Modbus Tcp实时趋势X-Y轴转换
OpcUaServer/OpcUaClient历史趋势数字表KafkaServer/KafkaClient动态回放
曲线标注MQTTServer/MQTTClient多栏屏显故障分析Ftp Server/Http Server
双X轴标记捕捉瞬时信号全流程质量管理及数据分析双Y轴标记事件标注
定制专用分析功能动态Y轴标记专家系统专用板卡合作开发自动定标
系统报警数据平台PLC通讯协议服务对齐功能数据库升迁分布式数据采集
时序分析数据远传秒级天数据文件二维视图质量报表
分钟级年数据文件三维视图QDR质量数据记录大数据Office云同步
曲线拟合质量异义判别中文/英文/任意语种

数据采集方式

  • 工业以太网、Profibus-DP、RFM、TC-net网等网络采集;
  • 硬件接口模块采集;
  • PLC主动发送数据,PDA服务器接收;
  • PDA服务器直接读取PLC中的数据;
  • 数据打包传送;

数据接口

  • 支持Dos、Windows32/64、Linux32/64、Android、Mac OS、iOS等平台;
  • 完全开放的历史数据接口、全面兼容第三方数据、插件;
  • 视频同步数据接口;
  • 在线数据接口;
  • 数据文件生成完成接口;
  • 完全开放的实时数据接口;
  • Oracle等数据库实时接口;
  • 质量管理系统及大数据接口(内存指针+数据文件);
  • HMI接口(内存指针+数据文件);
  • 高速转发、ModbusTcp、Opc Ua、MQTT、Kafka;

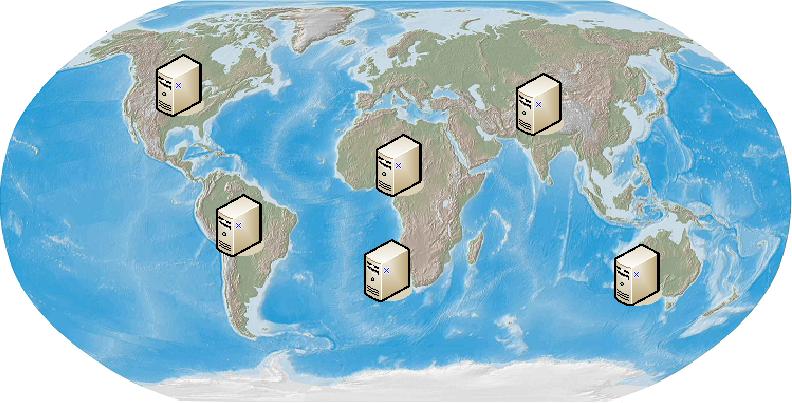

分布式数据采集

  • 局域以太网时钟同步误差小于1毫秒;
  • 支持GPS等时钟同步;

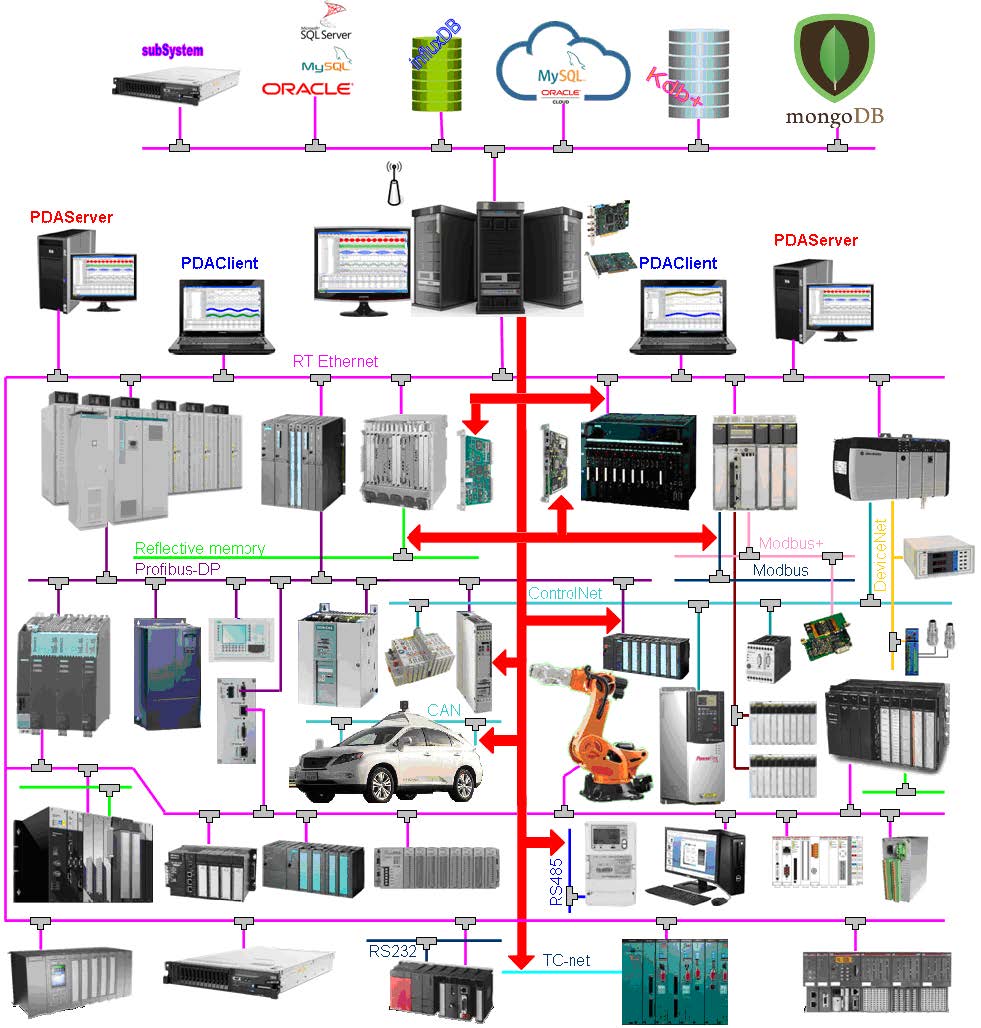

系统网络配置图

通过总线、网络、接口模块对控制器及各类实时数据进行高速采样,并提供如下分析功能,绘图模式的选择:基于时间的X轴、基于长度等的X轴、普通图形、2D图形、3D图形;统计功能:计算选定区间最大值、最小值、瞬时值、平均值、标准差、方差;颜色控制;视图导航;信号间的算术运算:加、减、乘、除、平方、开方、常用数学函数的四则运算;各种滤波器:低通、高通、带通、带阻;快速傅里叶变换等。

本系统主要由数据采集服务器、数据采集和分析软件组成,网络配置如下图:

工程业绩及典型项目应用情况

PDA高速数据采集分析系统在大中型企业得到广泛应用,工程业绩不一一列举。

  • 硅钢厂-The silicon steel sheet mill;
  • 热轧-Hot rolling mill;
  • CSP;
  • 冷轧-Cold rolling mill;
  • 复合轧机(子弹外壳)-Composite mill (bullet shell);
  • 炼钢、连铸-Steelmaking, continuous casting;
  • 钢管-Steel pipe;
  • 加热炉-Heating furnace;
  • 平整机-Temper mill;
  • 实验室-Laboratory;
  • 闪光焊机-Flash butt welding machine;
  • 电池能耗曲线测量-Measurement of battery consumption curve;
  • 气力输送实验-Pneumatic conveying experiment;
  • 水泥-Cement;
  • 能源管理-Energy management;
  • 数据远传服务-Data telemetering service;
  • 数据采集系统改造-Reforming of Data Acquisition System;
  • 啤酒厂信息化系统-Brewery information system;
  • 啤酒厂点图分析-Point Map Analysis System of a Brewery;
  • 啤酒厂CO2回收预测及实测数据分析-Data analysi s for Brewery CO2 recovery prediction and measured data;
  • 主传动-SL150 Main drive SL150;
  • 质量管理及数字钢卷-management and digital coil;
  • 无人机车及智能铁水运输系统-Unmanned locomotive and intelligent iron metal transportation system;
  • 全天候少人化码头-All weathe r unmanned wharf;
  • 电液伺服控制系统-Electro hydraulic servo control system;
  • 汽车监控系统-Automobile monitoring system;
  • 热轧厂数字钢卷系统-HSM digital coil system;
  • 冷轧厂数字钢卷系统-CSM digital coil system;
  • 公司级主辅传动系统数据采集综合方案;
  • IGBT柔性直流斩波电源 绿色智能超级电弧炉;
  • MPC轧制节奏控制-Mill Pacing Control;
  • AFC镰刀弯、翘扣头、跑偏控制;

相关材料下载

PDA高速数据采集分析系统之产品样本
Process Data Acquisition(PDA) Catalogs

示例程序下载地址

本地下载

PDA服务器软、硬件配置

在线运行PDAServer 的计算机推荐配置不低于:

  • CPU:3.16GHz 双核;
  • 内存:4G
  • 硬盘:500G
  • 网卡:10/100/1000M自适应;
  • 其它相关网络适配器、数据采集卡;
  • Windows 2000、Windows XP、Windows 2003、Windows Vista、Windows 7、Windows 8、Windows 8.1、Windows 10等,可以关掉无关服务;
